Введение в продукт

1. Область применения

Быстросъемная слепая пластина — это механическое устройство, используемое на круглых отверстиях давления трубопроводов и сосудов под давлением для достижения быстрого открытия и закрытия. Она может быстро открывать и закрывать заглушки давления, такие как приемные и передающие барабаны и фильтры, а также может заменять фланцевые заглушки на трубопроводах или контейнерах, которые часто открываются и закрываются в нефтепереработке, химической, медицинской, бумажной, оборонной и водоснабжающей и дренажной инженерии.

2. Особенности продукта

Быстросъемная слепая пластина с замковым кольцом имеет цельную конструкцию с выдвижным замковым кольцом, что значительно сокращает время открытия и закрытия по сравнению с различными формами быстросъемных слепых пластин в прошлом. Это можно легко выполнить одним человеком с силой менее 200N за одну минуту; ее уникальная конструкция самозатягивающегося уплотнительного кольца делает уплотнение более безопасным и надежным; ее система безопасности имеет функцию самозапирания, которая используется для: перед тем, как оборудование будет под давлением, быстросъемная слепая пластина и ее запирающий механизм могут быть полностью заблокированы в заранее определенном рабочем положении. Если не достигнуто заранее определенное запирающее положение, оборудование не может быть под давлением; после разряжения оборудования и перед открытием крышки слепой пластины внутреннее давление контейнера может быть полностью сброшено, достигая вторичного разряжения и избегая опасностей безопасности, вызванных неправильной эксплуатацией.

Структурный тип и состав

Быстросъемная слепая пластина с замковым кольцом состоит из крышки слепой пластины, фланца цилиндра, выдвижного цельного замкового кольца, самозатягивающегося уплотнительного кольца, механизма открытия двери, устройства безопасности и т. д. Ее структурный тип подробно описан в структурной схеме.

Установка и регулировка

1. Сварка фланца цилиндра

Очистите фланец цилиндра и соединительную часть цилиндра, выровняйте его с внутренним отверстием и найдите ориентацию, затем сварите его в соответствии с положением шарнира механизма открытия двери.

Фланцы цилиндра обычно проектируются на основе материала цилиндра пользователя, и их сварочные характеристики такие же или схожи с материалом цилиндра. Если не указано иное, сварочный материал, используемый для сварки цилиндра, может быть использован для сварки.

2. Термальная обработка

После сварки фланца цилиндра с цилиндром термическая обработка должна проводиться в соответствии с требованиями GB150-1998. Рекомендуется местная термическая обработка, и следует обратить внимание на защиту уплотнительной поверхности во время термической обработки, чтобы избежать столкновений, царапин и т. д.

3. Проверка и приемка

После термической обработки фланца цилиндра и цилиндра сварной шов должен пройти 100% рентгеновское тестирование и быть квалифицирован как уровень II.

4. Регулировка

Очистите уплотнительные поверхности фланца цилиндра и крышки слепой пластины и закройте слепую пластину. Используйте регулировочную гайку на сиденье дверного шарнира для регулировки крышки слепой пластины, обеспечивая равномерный зазор между ней и корпусом цилиндра, и обеспечивая, чтобы замковое кольцо могло свободно выдвигаться и втягиваться. Каждая соединительная резьба, вращающаяся часть, торцевая поверхность замкового кольца и уплотнительная поверхность должны быть смазаны антикоррозийной смазкой.

Использование

1. Открытие быстросъемной слепой пластины

Последовательность открытия: освободите давление внутри оборудования, медленно поверните сигнализационный винт, подтвердите, что внутреннее давление равно нулю, и открутите сигнализационный винт; закрутите сигнализационный винт в резьбовое отверстие вставки в качестве ручки для удаления вставки (защитной пластины); поверните рычаг механизма блокировки против часовой стрелки, чтобы втянуть замковое кольцо на место и открыть крышку слепой пластины.

2. Закрытие быстросъемной слепой пластины

Последовательность закрытия: после нанесения антикоррозийной смазки на оба конца замкового кольца поверните рычаг против часовой стрелки, чтобы втянуть его; тщательно очистите уплотнительную поверхность фланца цилиндра и уплотнительный паз крышки слепой пластины, проверьте, целостен ли уплотнительный кольцо, и нанесите антикоррозийную смазку; медленно параллельно толкайте крышку слепой пластины, и после того, как она встанет на место, поверните рычаг механизма блокировки по часовой стрелке, чтобы поддержать замковое кольцо; вставьте вставку (защитную пластину), закрутите сигнализационный винт в крышку слепой пластины через вставку и затяните его (осторожно, чтобы не уронить уплотнительное кольцо).

Безопасная эксплуатация и обслуживание

1. Операторы должны внимательно прочитать этот мануал, чтобы понять структуру и использование слепой пластины с замковым кольцом;

2. При сварке оборудования с цилиндром уплотнительное кольцо должно быть удалено, чтобы избежать его повреждения из-за чрезмерного тепла во время сварки;

3. Перед открытием слепой пластины сигнализационный винт должен быть сначала поднят, и во время процесса вращения следует внимательно следить за утечкой газа. Если она есть, операцию следует немедленно остановить;

4. При закрытии крышки слепой пластины, после установки встроенного блока (защитной пластины) на место, сигнализационный винт должен быть закручен через встроенный блок, и следует обратить внимание на проверку правильного размещения резиноуплотнительного кольца перед закручиванием. Строго запрещается напрямую закручивать сигнализационный винт без вставки встроенного блока;

5. Весь продукт должен подниматься с помощью подъемного стержня на цилиндре, и строго запрещается использовать винты подъемного кольца на крышке слепой пластины для подъема;

6. В процессе работы строго запрещается ударять или сталкиваться с любыми компонентами, несущими давление;

7. После использования все соединительные резьбы, вращающиеся части, поверхности замкового кольца и уплотнительные поверхности должны быть смазаны антикоррозийной смазкой;

8. Если оборудование не используется в течение длительного времени, соединительные резьбы, вращающиеся части, поверхности замкового кольца и уплотнительные поверхности должны очищаться как минимум раз в год и смазываться антикоррозийной смазкой;

9. Если быстросъемная слепая пластина установлена на улице, следует добавить защитные меры;

10. Основные компоненты, несущие давление, быстросъемной слепой пластины (крышка слепой пластины, фланец цилиндра, замковое кольцо и т. д.) должны регулярно проверяться. Если обнаружены серьезные коррозии, трещины и т. д., необходимо немедленно выявить причину и привлечь профессиональный персонал для обработки.

Случайные аксессуары

Набор из двух компонентов уплотнительных колец в форме губ для уплотнительных колец устройства безопасности.

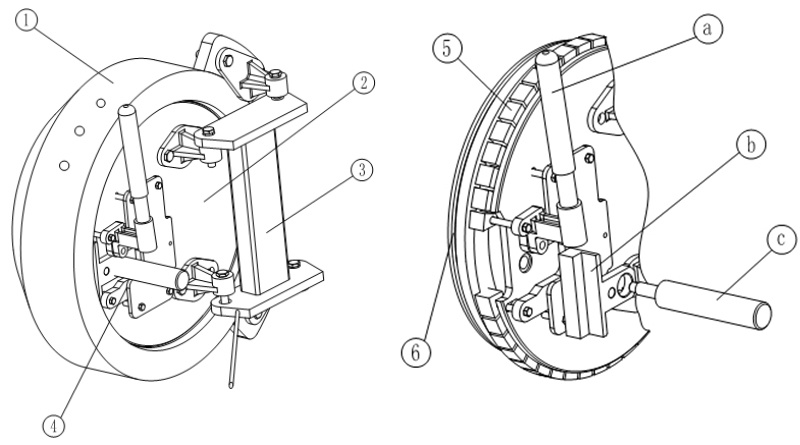

Схема структуры

1. Фланец цилиндра

2. Крышка слепой пластины

3. Механизм открытия двери

4. Устройство безопасности: а. Рычаг силы; б. Вставка (защитная плита); в. Сигнализационный винт

5. Замковое кольцо

6. Уплотнительное кольцо
